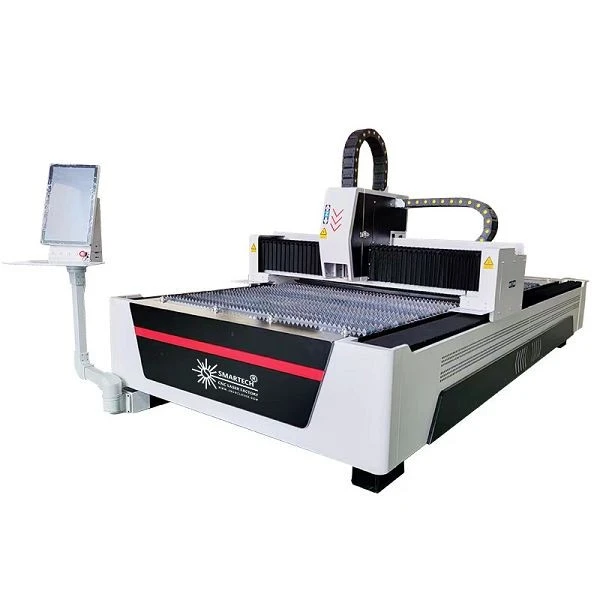

산업용 섬유 레이저 커팅 머신
최대 절단 속도 : 0-40 m/min (재료 및 두께에 따라 다름)
전원 공급 장치 전압 : 3- Phase 380V/50Hz
설명
기술적인 매개 변수
섬유 레이저 절단 기계의 적용
우리의 고객은 철강 및 금속 작업, 공작 기계 및 농업 기계 생산, 화학, 식품 및 제약 산업에서 자동차, 선박, 철도 및 전자 제품의 제조, 의학, 연구 및 환경 기술에 이르기까지 Smartech는 귀하의 요구에 맞을 수 있습니다.
자동차 산업 :
파이버 레이저 절단 기계는 자동차의 작거나 복잡한 원본 부품을 자르기에 매우 적합합니다. 브레이크, 문, 배기관 등과 같은 자동차의 일부 금속 부분은 섬유 레이저 절단 기술을 통해 완전히 정밀하게 처리 할 수 있습니다. 따라서 자동차 부품의 안전성 및 생산성을 향상시킵니다.
피트니스 산업 :
피트니스 산업에 필요한 대량의 파이프 제조로 인해 파이프를 펀칭하고 절단해야합니다. 광섬유 레이저 기술을 사용하여 둥근 파이프와 사각형 파이프를자를 수 있습니다. 빵 파이프 나 타원형 파이프와 같은 기존의 또는 구조적으로 올바른 파이프를 절단하는 데 도움이됩니다.
주방 용품 산업 :
레이저 절단 기계는 탄소강, 스테인리스 스틸, 알루미늄 합금 및 기타 금속의 배치 커팅을 달성 할 수 있으며 빠른 속도, 양질의 품질로 다양한 고객의 맞춤형 요구를 충족시킬 수 있습니다.
포장 산업 :
레이저 커팅 머신은 포장 산업에서 골판지 및 기타 포장재를 자르기 위해 사용하여 정확한 컷과 주름으로 맞춤형 포장을 만듭니다.
빠른 구성 :
모델 : Smart1530
구성:
# 작업 구역 : 1500 × 3000 mm
# 전원 : 3000W -Raycus China
# READER : 알파 - 대만
# 랙 : YYC- 대만
# 헤드 : Raytools 커터
# 변속기 : 일본의 THK, 볼 스크류
# 소프트웨어 : CYPCUT
# 지원 : DXF, DXP, NC, G 등
# 서보 : 일본 야사가와
# 컨트롤러 : FSCUT
# 물 냉각기 : S & A
# 어닐링, 방지 진동 헤비 침대
그만큼산업용 섬유 레이저 커팅 머신대규모 제조 환경을 위해 엔지니어링 된 고성능의 중대 절단 시스템입니다. 까다로운 생산 일정을 처리하도록 설계된이 기계는 제공합니다타의 추종을 불허하는 속도, 정밀도 및 신뢰성광범위한 금속 재료와 두께에 걸쳐. 고급 자동화 및 스마트 제조 기능을 갖춘이 제품은 자동차, 항공 우주, 조선 및 에너지와 같은 산업 분야의 현대 공장의 초석입니다.
주요 기능
1. 초고 전력 섬유 레이저 소스
레이저 전원 옵션: 두꺼운 플레이트와 고속 얇은 시트 처리를 위해 3kw – 30kW+.
재료 호환성:
탄소강: 최대50mm
스테인레스 스틸: 최대40mm
알루미늄/구리: 최대25mm
2. 산업 급 정밀 및 속도
절단 정확도: ± 0. 03mm미러가 부드러운 가장자리, 사후 처리 제거.
빠른 동적 응답: 고속 선형 가이드, 서보 모터 및 가속도3G최대 처리량.
3. 중대한 구조 설계
강화 프레임: 진동이없는 안정성을위한 주철 또는 용접 강철 구조.
이중 운전 시스템: 대형 형식의 절단 베드 (예 : 6m x 2.5m 또는 맞춤형 크기)에서 일관된 성능을 보장합니다.
4. 고급 자동화 통합
로봇 하중/언로드: 24/7 무인 생산을위한 AGV (자동화 된 가이드 차량)와 호환됩니다.
스마트 자료 처리: 자동 팔레트 체인저, 시트 레벨링 및 스크랩 제거 시스템.
5. 지능형 제어 및 모니터링
CNC 시스템: 업계 최고의 컨트롤러 (예 :Siemens 840d, Beckhoff) AI 구동 중첩 소프트웨어.
IoT 연결: 원격 모니터링, 예측 유지 보수 경보 및 생산 분석을 통해산업 4. 0완성.
6. 에너지 효율 및 지속 가능성
섬유 레이저 장점: 50%+ 에너지 절약은 Co₂ 레이저에 비해 에너지 절약.
친환경 운영: 폐기물 감소 및 통합 Fume 여과 시스템 (ISO 14001 준수).
응용 프로그램
중장기: 굴삭기 부품, 농업 장비, 채굴 부품.
조선 및 레일: 선체 플레이트, 레일 카 프레임, 구조 빔.
에너지 부문: 풍력 터빈 부품, 압력 용기, 파이프 라인 구성 요소.
방어 및 항공 우주: 장갑판, 엔진 마운트, 티타늄 합금 부품.
건설: 강철 거더, 조립식 건축 자재.
산업용 섬유 레이저 커터를 선택하는 이유는 무엇입니까?
✅ 다루지 않은 생산성- 정밀도를 유지하면서 레코드 속도로 두꺼운 플레이트를 처리합니다.
✅ 미래 방지 디자인- 스마트 공장 통합 및 소프트웨어 업그레이드 준비.
✅ 낮은 총 소유 비용- 최소 유지 보수, 높은 가동 시간 및 에너지 절약.
✅ 글로벌 지원-24/7 기술 서비스 및 OEM 인증 예비 부품.
신청 자료 :
섬유 레이저 절단 장비는 스테인레스 스틸 시트, 온화한 강철 플레이트, 탄소 철강 시트, 합금 강판, 스프링 스틸 시트, 철판, 아연 도금 철, 아연 도금 시트, 알루미늄 플레이트, 구리 시트, 황동 시트, 청동 판, 금판,은 플레이트, 타이탄 주판, 튜브 등과 같은 금속 절단에 적합합니다.
특징:
조명 경로 및 제어 시스템의 안정성 및 신뢰성.
레이저 소비 0. 5-1. 5 kw/h.
서비스 수명 - 10 만 시간 이상.
높고 안정적인 성능으로 낮은 운영 비용.
높은 절단 효율 - 조용하고 빠르고 효율적인 절단 - 분당 최대 수십 미터 (시트 절단)
낮은 변형, 부드러운 외관 및 정확한 최첨단.
FAQ :
Q : 품질 보증 기간은 어떻습니까?
A : 5 년
Q : 기계를 설치하고 실행하는 방법은 무엇입니까?
A : 우리 기술자는 배송 전에 기계를 설치했습니다. 일부 소규모 부품 설치의 경우 디테일 교육 비디오, 사용자 설명서와 함께 기계와 함께 전송합니다. 95%의 고객이 스스로 배울 수 있습니다.
Q : 배송 후 문서는 어떻습니까?
A : 배송 후 포장 목록, 상업 송장, B/L 및 고객이 요구하는 기타 인증서를 포함하여 이메일 또는 DHL로 문서를 보내드립니다.
Q : 기계가 작동하기에 안전합니까?
A : 그렇습니다. 레이저는 Smartech 레이저 기계를 작동하기에 완전히 안전합니다. 누설 방지 소켓, 비상 정지 버튼, 물 경보, 빨간색 점 초점과 같은 안전한 시스템이 많이 제공됩니다.
Q : 레이저 기계는 어느 나라에 팔렸습니까?
A : 우리의 레이저 기계는 미국, 멕시코, 브라질, 호주, 싱가포르, 사우디 아라비아, 터키, 인도, 이탈리아, 영국, 독일, 폴란드, 스페인, 루마니아 및 기타 여러 국가와 같은 전 세계적으로 판매됩니다.
인기 탭: 산업 파이버 레이저 커팅 머신, 중국 산업 파이버 레이저 커팅 머신 제조업체, 공급 업체, 섬유 레이저 절단 기계, 2000W 섬유 레이저 커팅 머신, 금속 튜브 섬유 레이저 커팅 머신, 고전 파이버 레이저 커팅 머신, 파이프 섬유 레이저 절단기, 교환 테이블 섬유 레이저 절단기
명세서:
|
모델 |
s-fiber -1325 |
s-fiber -1530 |
s-fiber -2040 |
|||
|
작업 영역 |
2500 × 1300 mm |
3000 × 1500 mm |
4000 × 2000 mm |
|||
|
레이저 유형 |
독일 IPG /중국 섬유 레이저 발전기 Raycus /Max |
|||||
|
레이저 파워 |
3000W |
|||||
|
완전한 기계 전원 |
52/55 kW |
|||||
|
최대 xy 축 가속도 |
2.0 G |
|||||
|
빔 품질 M2 |
< 0.373 |
|||||
|
위치 정확도 |
± 0. 03 mm/m 이하 |
|||||
|
재배치 정확도 |
± 0. 02 mm/m 이하 |
|||||
|
최대 절단 속도 |
0-40 m/min (재료와 두께에 따라 다름) |
|||||
|
전원 공급 장치 전압 |
3- Phase 380V/50Hz |
|||||
|
모델 |
s-fiber -1325 |
s-fiber -1530 |
s-fiber -2040 |
|||
|
x 축 뇌졸중 |
2500mm |
3000 mm |
4000mm |
|||
|
y 축 뇌졸중 |
1300 mm |
1500mm |
2000mm |
|||
|
z 축 뇌졸중 |
120 mm |
|||||
|
작업대 |
랙 작업 플랫폼 |
|||||
|
제어 시스템 |
FSCUT CNC 제어 시스템 |
|||||
|
위치 시스템 |
빨간 점 표시기 |
|||||
|
수냉 시스템 |
일정한 온도 물 냉각기 |
|||||
|
기계 무게 |
2000-12000 kg |
|||||
|
x 축 뇌졸중 |
2500mm |
3000 mm |
4000mm |
|||
|
기계 치수 (m) |
4.1×2.3×1.9 |
4.6×2.3×1.9 |
5.6×2.3×1.9 |
|||
|
주목 |
자동 교환 작업 테이블, 표지 (옵션) |
|||||
